Настенный шкаф централизованного управления воздушными компрессорами
Промышленный настенный шкаф централизованного управления воздушными компрессорами | Интеллектуальное связанное управление | Централизованное управление до 4 компрессоров
Описание
маркер
Описание продукта

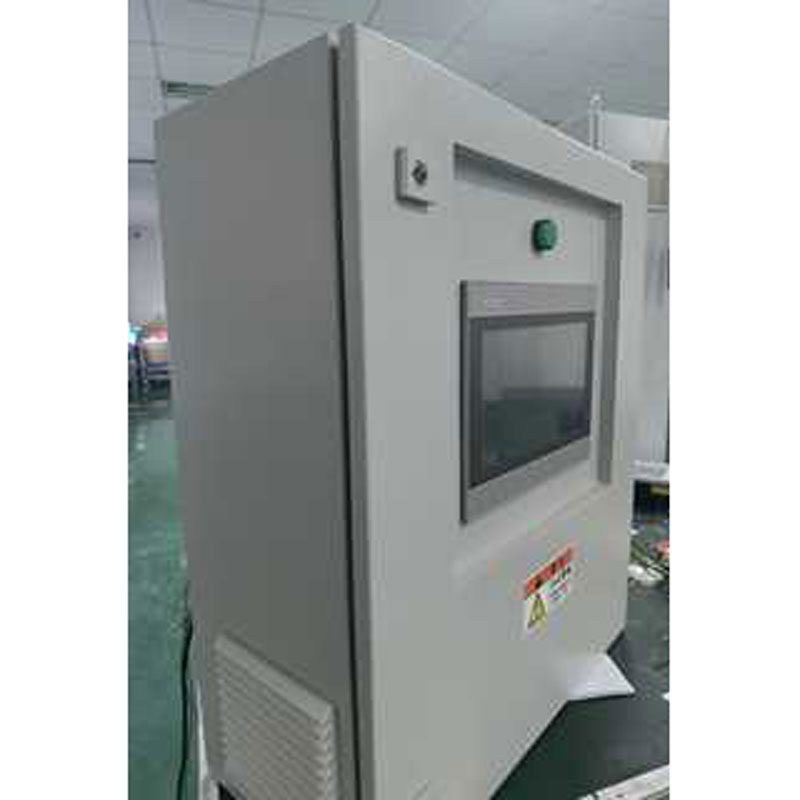

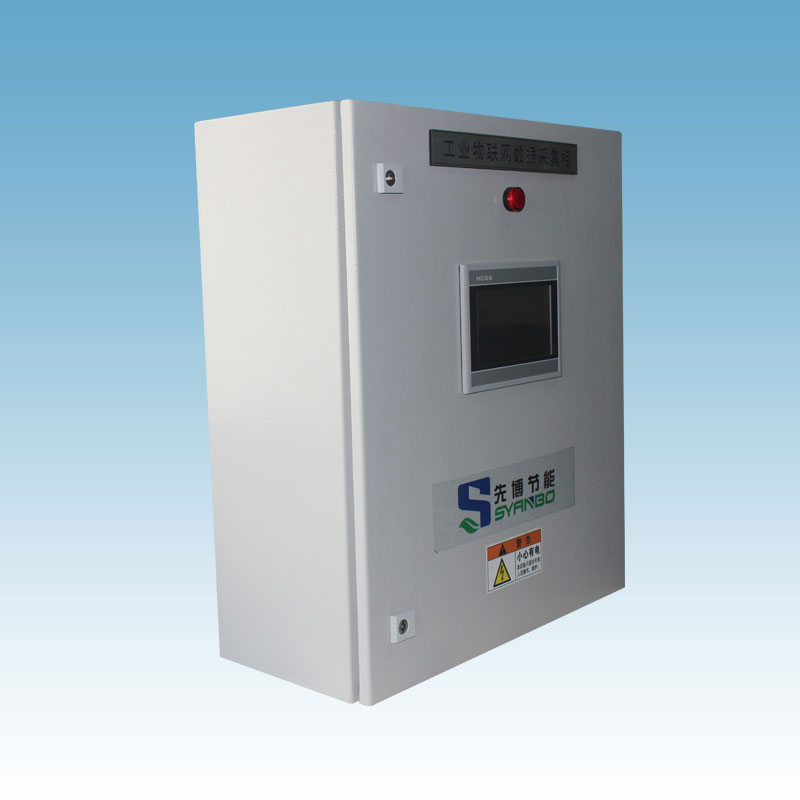

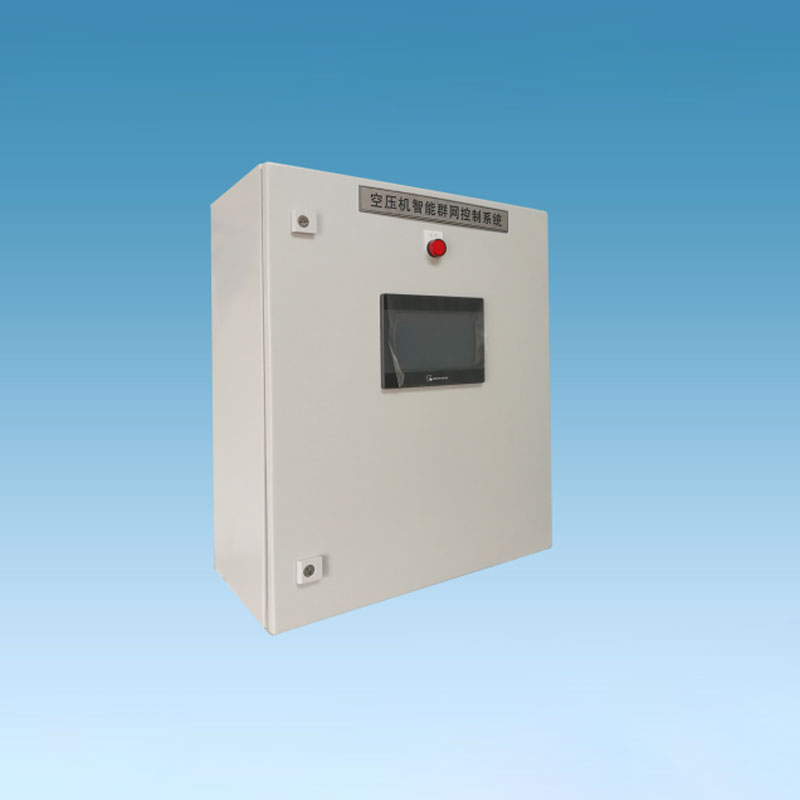

Настенный шкаф централизованного управления воздушными компрессорами представляет собой интегрированное интеллектуальное устройство, специально разработанное для малых и средних компрессорных станций. Благодаря настенной конструкции он экономит полезное пространство, прост в установке и обеспечивает аккуратную прокладку кабелей. Устройство обеспечивает стабильное централизованное управление, синхронизацию, автоматический пуск и остановку, регулировку нагрузки и защиту от неисправностей для 1–4 компрессоров. Это позволяет значительно повысить эффективность работы группы компрессоров, снизить энергопотребление и сократить затраты на обслуживание персоналом.
Корпус шкафа выполнен из холоднокатаной стали с электростатическим порошковым покрытием, степень защиты IP54 — пылезащита, влагозащита, помехозащищённость. Шкаф адаптирован для сложных промышленных условий: заводских цехов, подземных станций, горнодобывающих и промышленных предприятий. В качестве основного компонента используется промышленный контроллер ПЛК и высокочеткий сенсорный/цифровой дисплей. Поддерживается переключение между ручным и автоматическим режимами. Устройство позволяет в реальном времени регулировать количество работающих компрессоров и степень их загрузки в зависимости от текущего потребления воздуха, предотвращая потери на холостом ходу. Это обеспечивает интеллектуальное выравнивание пиковых нагрузок, стабильную подачу воздуха, снижение энергопотребления и экономию ресурсов.
Система оснащена полной логикой защиты, обеспечивая многостороннюю сигнализацию о неисправностях и аварийную остановку при перегрузке, обрыве фазы, перенапряжении, пониженном напряжении, перегреве, сбоях связи и других отклонениях. Поддерживается просмотр исторических данных, мониторинг текущего состояния в реальном времени и передача удалённых сигналов. Система может интегрироваться с верхнеуровневыми компьютерами завода, платформами интернета вещей и системами управления энергопотреблением. Стандартно оснащена коммуникационными интерфейсами, совместима с винтовыми и частотно-регулируемыми компрессорами основных брендов. Подключение простое, наладка быстрая, не требует значительной переделки существующих трубопроводов и электрических схем.
Данное изделие предназначено для отраслей, требующих стабильного снабжения сжатым воздухом, таких как машиностроение, текстильная, химическая, пищевая промышленность, производство строительных материалов и другие. Ключевыми преимуществами являются: экономия пространства благодаря настенному монтажу, возможность централизованного управления до 4 компрессоров, стабильная и надёжная работа. Устройство помогает пользователям автоматизировать, интеллектуализировать и централизованно управлять группой компрессоров, продлевая срок службы оборудования, повышая качество подачи воздуха и непрерывность производства.
| Основная таблица конфигурации централизованной системы управления MSAC-SA4 | |||||
| Позиция | Наименование конфигурации | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Корпус шкафа | 550×250×650 мм | шт. | 1 | Отечественный |
| 2 | Сенсорная панель | TPC1051KS 10" | шт. | 1 | Кунлунь Тунтай |
| 3 | Контроллер ПЛК | 6ES7 288-1SR30-0AA1 | шт. | 1 | Сименс |
| 4 | Модуль связи ПЛК | 6ES7 288-5CM01-0AA0 | шт. | 1 | Сименс |
| 5 | Соединительный разъём данных | 927-0BA41-0XA0 | шт. | 1 | Сименс |
| 6 | Аналоговый модуль ПЛК | 6ES7 288-2DR08-0AA0 | шт. | 1 | Сименс |
| 7 | Дискретный модуль ПЛК | 6ES7 288-3AE04-0AA0 | шт. | 1 | Сименс |
| 8 | Модуль интернета вещей 4G | PLC-501PRO-N4 | шт. | 1 | Кунлунь Тунтай |
| 9 | Коммутатор | IMD-7150 | шт. | 1 | Воли Сен |
| 10 | Концентратор RS-485 | ADM-2542 | шт. | 1 | Воли Сен |
| 11 | Источник питания постоянного тока | MDR-60-24 | шт. | 1 | Минвэй |
| 12 | Сетевой фильтр | CW4L2-10A-R(01) | шт. | 1 | КЕЙЛС |
| 13 | Прочие электротехнические компоненты | 41F-1Z-C2-1 | шт. | 20 | Шнайдер |
| Позиция | Программная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специализированное ПО (Программное обеспечение) для сенсорной панели | шт. | 1 | ||
| 2 | Специализированное ПО для интеллектуального централизованного управления | шт. | 1 | ||
| Позиция | Периферийная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специальный ключ | шт. | 1 | Стандартный | |
| 2 | Соединительный разъём данных | шт. | 1 | Стандартный | |
