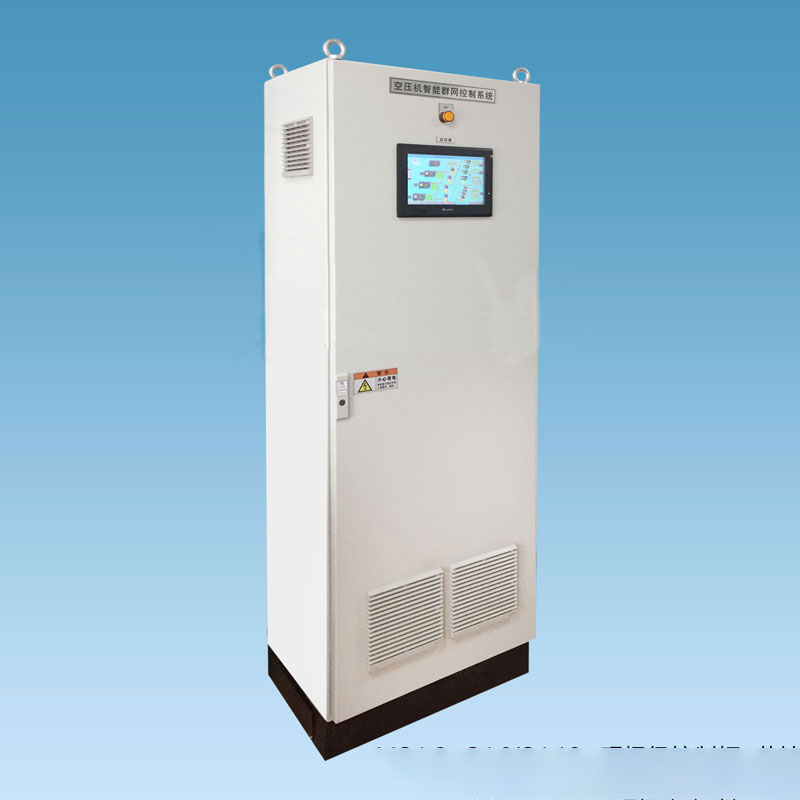

Шкаф централизованного управления воздушными компрессорами (напольный)
Шкаф централизованного управления воздушными компрессорами (напольный) представляет собой высокомощное, высокостабильное, интегрированное интеллектуальное устройство связанного управления, предназначенное для промышленных компрессорных станций.
Описание
маркер
Описание продукта
Шкаф централизованного управления воздушными компрессорами (напольный) представляет собой высокомощное, высокостабильное, интегрированное интеллектуальное устройство связанного управления, предназначенное для промышленных компрессорных станций. Благодаря вертикальной напольной конструкции шкаф обладает достаточным внутренним пространством, отличным теплоотводом, аккуратной прокладкой кабелей и удобным обслуживанием. Устройство обеспечивает централизованное связанное управление, автоматическое регулирование, стабилизацию давления и оптимизацию энергопотребления для нескольких компрессоров. Оно комплексно решает такие проблемы, как раздельная работа нескольких компрессоров, сложность ручного управления, высокое энергопотребление на холостом ходу и значительные колебания давления подачи воздуха. В результате значительно повышается эффективность работы системы сжатого воздуха и её безопасность.
Корпус шкафа изготовлен из усиленной холоднокатаной стали, имеет высокопрочную каркасную конструкцию. Поверхность обработана методом электростатического порошкового напыления, что обеспечивает антикоррозийность и износостойкость. Степень защиты IP54 — пылезащита, влагозащита, помехозащищённость. Шкаф способен длительное время стабильно работать в тяжёлых промышленных условиях: в цехах, на заводах, в шахтах, на химических, текстильных и строительных предприятиях. В качестве основного компонента используется промышленный программируемый логический контроллер (ПЛК) и крупноформатная сенсорная/цифровая панель. Поддерживается переключение между ручным и автоматическим режимами. Устройство автоматически регулирует количество работающих компрессоров и степень их загрузки в зависимости от текущего потребления воздуха, обеспечивая интеллектуальное выравнивание пиковых нагрузок, поддержание постоянного давления воздуха и максимальную экономию энергии. Это позволяет эффективно снизить потери на холостом ходу и сократить расходы на электроэнергию.
Система оснащена всесторонними защитными функциями и звуковой/световой сигнализацией при перегрузке, обрыве фазы, перенапряжении, пониженном напряжении, перегреве, сбоях связи, отклонениях давления и других неисправностях. Поддерживается мониторинг рабочих данных в реальном времени, хранение истории, запрос кодов неисправностей для быстрой диагностики и обслуживания. Стандартно оснащена коммуникационными интерфейсами, совместима с винтовыми, частотно-регулируемыми и частотно-регулируемыми с постоянными магнитами компрессорами различных брендов. Подключение простое, наладка быстрая, не требует масштабной переделки существующих трубопроводов и электрических схем.
Ключевыми преимуществами данного продукта являются: устойчивая напольная конструкция, возможность централизованного управления 5 и более компрессорами (расширяется под заказ), интеллектуальная эффективность, безопасность и надёжность. Устройство помогает предприятиям автоматизировать, интеллектуализировать и централизованно управлять группой компрессоров, снижать затраты на персонал и обслуживание, продлевать срок службы оборудования, обеспечивать непрерывность и стабильность подачи воздуха для производства. Является идеальным сопутствующим управляющим устройством для модернизации крупных и средних компрессорных станций.
| 1 | Шкаф локальной системы центролизированногоуправления компрессорами | MSAC-SA6 | шт. | 1 | 48 600,00 | 48 600,00 | Система управления Сименс, сенсорная панель Кунлунь Тунтай, комбинированное электрооборудование ЧЭНТ и Шнайдер |
| 2 | Шкаф локальной системы центролизированногоуправления компрессорами | MSAC-SA8 | шт. | 1 | 68 600,00 | 68 600,00 | Система управления Сименс, сенсорная панель Кунлунь Тунтай, комбинированное электрооборудование ЧЭНТ и Шнайдер |
| 3 | Шкаф локальной системы центролизированногоуправления компрессорами | MSAC-SA12 | шт. | 1 | 98 600,00 | 98 600,00 | Система управления Сименс, сенсорная панель Кунлунь Тунтай, комбинированное электрооборудование ЧЭНТ и Шнайдер |
| 4 | Шкаф локальной системы центролизированногоуправления компрессорами | MSAC-SA15 | шт. | 1 | 128 600,00 | 128 600,00 | Система управления Сименс, сенсорная панель Кунлунь Тунтай, комбинированное электрооборудование ЧЭНТ и Шнайдер |
| Основная таблица конфигурации централизованной системы управления MSAC-SA6 | |||||
| № | Наименование конфигурации | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Корпус шкафа | 700×400×1800 мм | шт. | 1 | Отечественный |
| 2 | Сенсорная панель | TPC1051KS 10" | шт. | 1 | Кунлунь Тунтай |
| 3 | Контроллер ПЛК | 6ES7 288-1SR30-0AA1 | шт. | 1 | Сименс |
| 4 | Модуль связи ПЛК | 6ES7 288-5CM01-0AA0 | шт. | 1 | Сименс |
| 5 | Соединительный разъём данных | 927-0BA41-0XA0 | шт. | 1 | Сименс |
| 6 | Аналоговый модуль ПЛК | 6ES7 288-3AE08-0AA0 | шт. | 1 | Сименс |
| 7 | Дискретный модуль ПЛК | 6ES7 288-2QR16-0AA0 | шт. | 1 | Сименс |
| 8 | Модуль интернета вещей 4G | PLC-501PRO-N4 | шт. | 1 | Кунлунь Тунтай |
| 9 | Коммутатор | IMD-7150 | шт. | 1 | Воли Сен |
| 10 | Концентратор RS-485 | AMD-2542 | шт. | 3 | Воли Сен |
| 11 | Модуль реле | KE-G12DJ-DC24V | шт. | 2 | Омрон |
| 12 | Источник питания постоянного тока | NDR-240-24 | шт. | 1 | Минвэй |
| 13 | Сетевой фильтр | CW4L2-10A-R(01) | шт. | 2 | КЕЙЛС |
| 14 | Прочие электротехнические компоненты | 41F-1Z-C2-1 | шт. | 20 | Шнайдер |
| № | Программная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специализированное ПО для сенсорной панели | шт. | 1 | ||
| 2 | Специализированное ПО для интеллектуального централизованного управления | шт. | 1 | ||
| № | Периферийная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специальный ключ | шт. | 1 | Стандартный | |
| 2 | Соединительный разъём данных | шт. | 1 | Стандартный | |
| Основная таблица конфигурации централизованной системы управления MSAC-SA8 | |||||
| № | Наименование | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Корпус шкафа | 700×400×1800 мм | шт. | 1 | Отечественный |
| 2 | Сенсорная панель | TPC1051KS 10" | шт. | 1 | Кунлунь Тунтай |
| 3 | Контроллер ПЛК | 6ES7 288-1SR60-0AA0 | шт. | 1 | Сименс |
| 4 | Модуль связи ПЛК | 6ES7 288-5CM01-0AA0 | шт. | 1 | Сименс |
| 5 | Соединительный разъём данных | 927-0BA41-0XA0 | шт. | 1 | Сименс |
| 6 | Аналоговый модуль ПЛК | 6ES7288-3AE08-2CA0 | шт. | 1 | Сименс |
| 7 | Дискретный модуль ПЛК | 6ES7288-2DR08-0AA0 | шт. | 1 | Сименс |
| 8 | Модуль интернета вещей 4G | PLC-501PRO-N4 | шт. | 1 | Кунлунь Тунтай |
| 9 | Коммутатор | IMD-7150 | шт. | 1 | Воли Сен |
| 10 | Концентратор RS-485 | ADM-2542 | шт. | 3 | Воли Сен |
| 11 | Модуль реле | KE-G16D-DC24V | шт. | 2 | Омрон |
| 12 | Источник питания постоянного тока | NDR-240-24 | шт. | 1 | Минвэй |
| 13 | Сетевой фильтр | CW4L2-10A-R(01) | шт. | 2 | КЕЙЛС |
| 14 | Прочие электротехнические компоненты | 41F-1Z-C2-1 | шт. | 20 | Шнайдер |
| № | Программная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специализированное ПО для сенсорной панели | шт. | 1 | ||
| 2 | Специализированное ПО для интеллектуального централизованного управления | шт. | 1 | ||
| № | Периферийная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специальный ключ | шт. | 1 | Стандартный | |
| 2 | Соединительный разъём данных | шт. | 1 | Стандартный | |
| Основная таблица конфигурации централизованной системы управления MSAC-SA12 | |||||
| № | Наименование конфигурации | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Корпус шкафа | 700×400×1800 мм | шт. | 1 | Отечественный |
| 2 | Сенсорная панель | TPC1051KS 10" | шт. | 1 | Кунлунь Тунтай |
| 3 | Контроллер ПЛК | 6ES7 214-1BG40-0XB0 | шт. | 1 | Сименс |
| 4 | Дискретный вход 16 точек | 6ES7 221-1BH32-0XB0 | шт. | 1 | Сименс |
| 5 | Дискретный вход 16 точек | 6ES7 222-1HH32-0XB0 | шт. | 1 | Сименс |
| 6 | Дискретный выход 16 точек | 6ES7 132-6BH01-0BA0 | шт. | 2 | Сименс |
| 7 | Аналоговый вход 4 точки | 6ES7 231-4HD32-0XB0 | шт. | 1 | Сименс |
| 8 | Модуль связи RS-485 | 6ES7 241-1CH32-0XB0 | шт. | 2 | Сименс |
| 9 | Модуль интернета вещей 4G | PLC-501PRO-N4 | шт. | 1 | Опционально / Интернет вещей |
| 10 | Коммутатор | IMD-7150 | шт. | 1 | Воли Сен |
| 11 | Концентратор RS-485 | ADM-2542 | шт. | 3 | Воли Сен |
| 12 | Модуль реле | KE-G16D-DC24V | шт. | 2 | Омрон |
| 13 | Источник питания постоянного тока | NDR-240-24 | шт. | 1 | Минвэй |
| 14 | Сетевой фильтр | CW4L2-10A-R(01) | шт. | 2 | КЕЙЛС |
| 15 | Прочие электротехнические компоненты | 41F-1Z-C2-1 | шт. | 20 | Шнайдер |
| № | Программная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специализированное ПО для сенсорной панели | шт. | 1 | ||
| 2 | Специализированное ПО для интеллектуального централизованного управления | шт. | 1 | ||
| № | Периферийная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специальный ключ | шт. | 1 | Стандартный | |
| 2 | Соединительный разъём данных | шт. | 1 | Стандартный | |
| Основная таблица конфигурации централизованной системы управления MSAC-SA15 | |||||
| № | Наименование конфигурации | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Корпус шкафа | 700×400×1800 мм | шт. | 1 | Отечественный |
| 2 | Сенсорная панель | TPC1051KS 10" | шт. | 1 | Кунлунь Тунтай |
| 3 | Контроллер ПЛК | 6ES7 513-1RMO3-OAB0 | шт. | 2 | Сименс |
| 4 | Коммуникационный интерфейс | 6ES7 155-6AUO1-OCN0 | шт. | 1 | Сименс |
| 5 | Адаптер шины | 6ES7 193-6AR00-0AA0 | шт. | 1 | Сименс |
| 6 | Аналоговый вход ПЛК | 6ES7 134-6HDO1-OBA1 | шт. | 1 | Сименс |
| 7 | Дискретный вход ПЛК | 6ES7 131-6BHO1-OBA0 | шт. | 1 | Сименс |
| 8 | Адаптер шины | 6ES7 132-6BHO1-OBA0 | шт. | 1 | Сименс |
| 9 | Карта памяти | 6ES7 954-8LE04-0AA0 | шт. | 2 | Сименс |
| 10 | Модуль связи RS-485 | 6ES7 241-1CH32-0XB0 | шт. | 2 | Сименс |
| 11 | Модуль интернета вещей 4G | PLC-501PRO-N4 | шт. | 1 | Кунлунь Тунтай |
| 12 | Коммутатор | 6GK5208-0BA00-2AC2 | шт. | 1 | Сименс |
| 13 | Концентратор RS-485 | ADM-2542 | шт. | 3 | Воли Сен |
| 14 | Модуль реле | KE-G16DJ-DC24V | шт. | 3 | Омрон |
| 15 | Прочие электротехнические компоненты | 41F-1Z-C2-1 | шт. | 20 | Шнайдер |
| № | Программная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специализированное ПО для сенсорной панели | шт. | 1 | ||
| 2 | Специализированное ПО для интеллектуального централизованного управления | шт. | 1 | ||
| № | Периферийная конфигурация | Модель/Технические характеристики | Ед. изм. | Кол-во | Бренд |
| 1 | Специальный ключ | шт. | 1 | Стандартный | |
| 2 | Соединительный разъём данных | шт. | 1 | Стандартный | |
